Compactación de suelos en Obras de Construcción

Compactación de suelos Portada Blog

En Maquistore SAS queremos invitarte a conocer un poco más sobre la compactación de suelos para llevar a cabo proyectos exitosos y obtener resultados satisfactorios.

¿Sabes en qué casos es necesario y porqué es importantes este proceso?. Para empezar, definamos qué significa compactación,  el uso de la maquinaria correcta para cada caso, además de resaltar la importancia en una obra de construcción.

El objetivo de compactar es aumentar la resistencia superficial de un terreno sobre el cual se va a construir una carretera, o cualquier obra, en donde se va a aplicar un peso adicional, por medio de la aplicación de una cantidad de energía, para producir una disminución en el volumen, extrayendo así líquidos o aire con el fin de conseguir compactación (Alfonso Rico, 2010)

Para llevar a cabo este proceso es necesario conocer con qué tipo de suelo se va a trabajar:
Existen suelos cohesivos, que tienen la propiedad de adherencia, es decir, sus moléculas se atraen y crean una masa que se mantiene en contacto por atracción molecular. Normalmente conocidos como greda o suelos arcillosos (UANL, 2018).

Tipos de suelos

Por otra parte, existen los suelos no cohesivos o granulares compuestos por partículas relativamente grandes que no tienden a adherirse y se unen por fuerza de fricción (UANL,2018).

Y finalmente encontramos los suelos mixtos que se componen de partículas de suelos cohesivos y granulares, pero en general conformados por 35% de material cohesivo (UANL,2018).

¿En qué casos es necesario el proceso de compactación?

Después de identificar con qué suelo se va a trabajar también es necesario determinar en qué casos en necesario el proceso (Maquitierra, 2019):

  • Zanjas para servicios como acueductos, cableados de teléfono o fibra óptica
  • Subestructuras y capas base en construcciones viales, como cunetas, y los pasos de tubos por estas.
  • Construcciones de diques y represas
  • Cimientos para estructuras.
  • Rellenos alrededor de edificios.
  • Áreas de estacionamiento
  • Caminos para transeúntes y bicicletas y en todo aquel lugar donde se lleve a cabo un trabajo de relleno o donde fue removido el suelo.

ventajas de compactación suelos

En la imagen a continuación se muestra la contextura de un suelo antes de compactar, que se sometió al proceso donde se eliminó agua y aire, y vemos el después de haber sido sometido a la compactación.

Antes y despues de compactar

En los siguientes ejemplos de imágenes, se evidencian dos casos de incorrecta compactación, en donde se muestra como el material cedió y rompió el asfalto dañando la obra, en la segunda imagen específicamente, vemos que con el tiempo el daño se hace más grande y pronunciado. Situaciones que ocurren normalmente en las calles de las ciudades

vía agrietada
Capas de Asfalto dañadas

Equipos

Con la ayuda de los equipos de compactación es posible introducir energía en suelos de rellenos o removidos. Normalmente, las máquinas trabajan por energía de impacto, como lo son los Apisonadores; por energía de vibración, como lo son las Placas o Ranas Compactadoras y los Rodillos Vibratorios o también existen las que trabajan por presión estática, como los rodillos estáticos, que no vibran, sino que por peso compactan y son equipos de uso especial en terrenos donde no se permite vibración, ya que se puede producir agrietamiento (Maquitierra,2019).

A continuación, se muestran algunas de las máquinas más comunes usadas en las obras de construcción que necesitan del proceso de compactación:

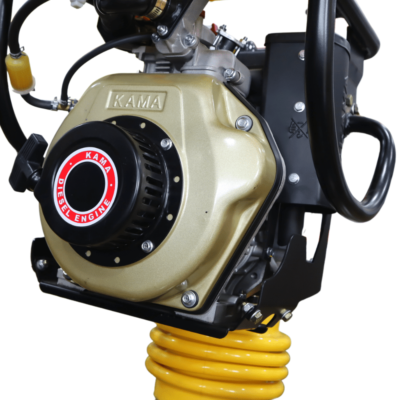

Apisonadores

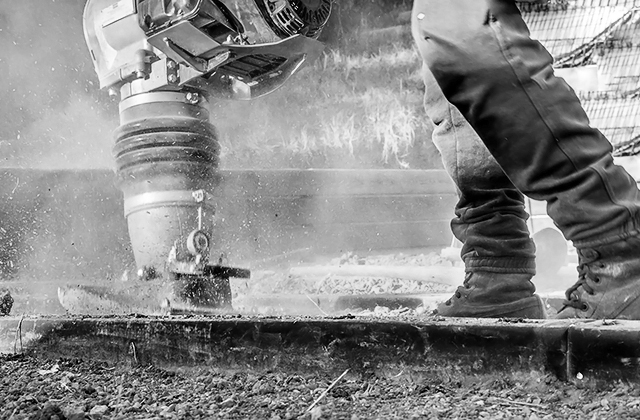

Los Apisonadores son ideales para aplicaciones en áreas confinadas, como zanjas, también llamados saltarín o apisonador tipo canguro, son equipos recomendados para suelos cohesivos y mixtos que necesitan un golpe fuerte debido a que las capas de formación se deben romper para extraer el agua o aire.

No son ideales para usar en espacios abiertos, ya que, al compactar, las partículas de material se dispersan y no se adhieren por lo cual es necesario que el espacio tenga restricciones.
Las aplicaciones típicas para trabajos de compactación con apisonadores son trabajos de reparación en zanjas para acueductos y servicios, lechos de arena para tuberías y servicios donde van cables, compactación a los costados y directamente por encima de tuberías, rellenos en general, zonas de desagües y bocas de tormenta, colocación de adoquinados de tamaño pequeño o mediano, trabajos de bacheo en capas asfálticas, entre otras (Maquitierra,2019).
Encuentre aquí apisonadores de motor diésel o gasolina que brindan excelentes resultados de compactación. Además de que en Maquistore SAS cuenta con un año de garantía, en estructura y motor.

Ranas Compactadoras o Placas Vibratorias

  • Ranas Compactadoras

Las Ranas compactadoras o Placas vibratorias son ideales para usar en suelos no cohesivos que se deben compactar por vibración y no por golpe, (como funcionan los apisonadores). Estos equipos entregan mucha más carga por lo que se logra una compactación más eficiente.

Los suelos fuertemente cohesivos fijan límite para aplicaciones para ranas o placas vibratorias porque estas se quedan pegadas en el suelo y al intentar sacarlas causan daños en el equipo.

Las aplicaciones típicas de la placa vibratoria o rana compactadora son trabajos en zonas de borde, superficies de tamaño mediano, capas de arena en lechos para tubería, rellenos por encima de la zona de seguridad de las tuberías, sub bases, rellenos en general, colocación de pavimento inter trabado, trabajos de bacheo, capas asfálticas, entre otras (Maquitierra,2019).

En Maquistore encuentre Ranas Compactadoras con placas de 35 x 50cm y de 50 x 70cm, de fabricación nacional o importadas.

Es importante resaltar que los suelos a trabajar siempre deben contener un porcentaje de agua ya que, al compactar, existe un proceso de amasado. Si el apisonador o la rana compactadora levantan mucho polvo en uso, no hay nada que ligue el material, función que cumple el agua.

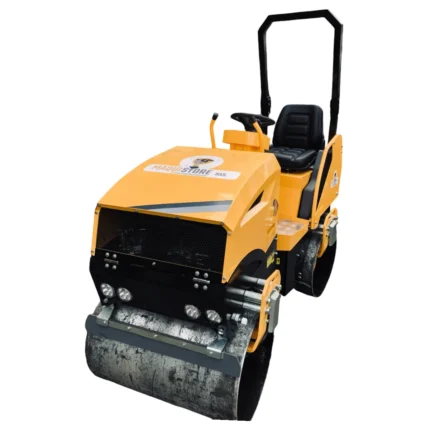

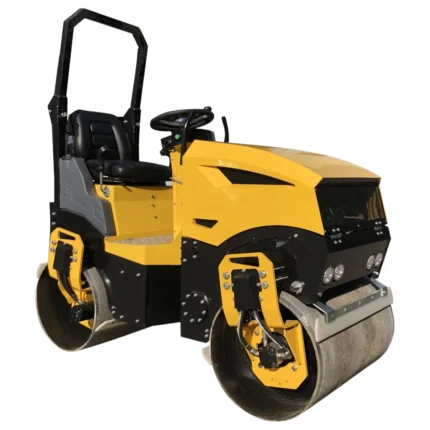

Rodillos Compactadores

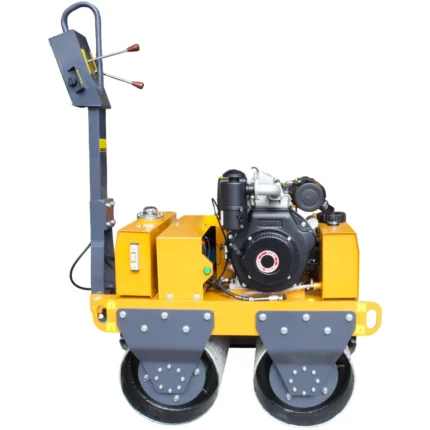

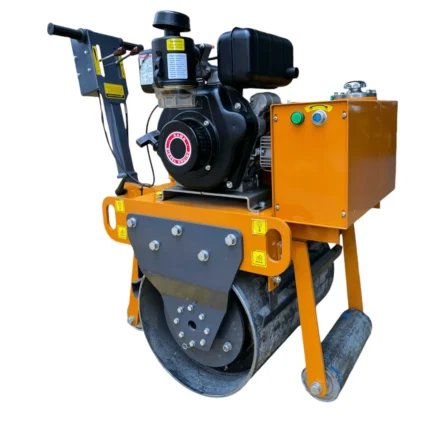

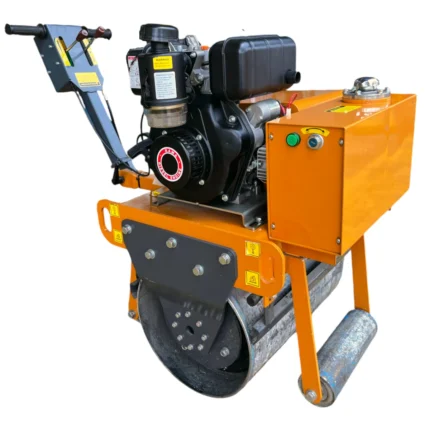

En el mercado existen Rodillos Vibratorios simples o dobles con operador a pie, también llamados Rodillo Benitin. Son equipos para compactación liviana que se aplican en ciclo rutas o caminos pequeños. Funcionan con una excéntrica: un eje que tiene una masa excéntrica que si se pone a girar produce la vibración del eje más el peso.

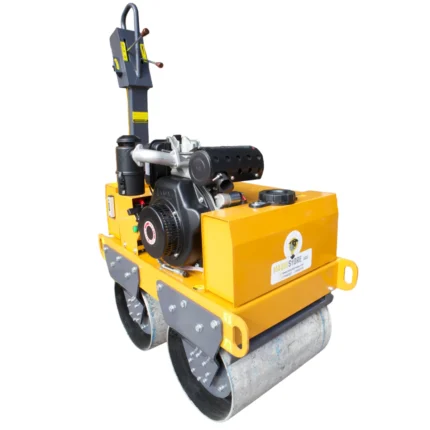

En Maquistore encuentre el Rodillo Benitin  doble cilindro con motor Diesel de 10 Hp.

A lo largo del texto se presentaron las máquinas livianas más usadas en el mercado para realizar el proceso. Finalmente, para resumir, los factores que garantizan un proceso correcto son, en primer lugar, saber qué tipo de suelo se va a compactar, identificar si el suelo es apto para este proceso y definir el tipo de máquina que se debe utilizar dependiendo del tipo del material.

Recordemos que un proceso de compactación correcto es clave en una obra para obtener buenos acabados y lograr que perdure en el tiempo.

Para más información sobre el catálogo de productos contáctenos. Somos un equipo de expertos a su disposición!

Referencias

  • Alfonso Rico Rodríguez, Hermilo del Castillo Mejía, (2010). Consideraciones sobre compactación de suelos en obra de infraestructura de transporte. Queretano, México. Secretaria de comunicaciones y transportes.
  • UANL. (2018). Criterios estructurales. Recuperado de http://arquitectura.uanl.mx/wp-content/uploads/2018/09/CRITERIOS-ESTRUCTURALES.pdf
  • Pch.vector. (2019). Vector de casa. Freepik. https:// vectors/casa
  • Maquitierra, (2019, octubre 29). Compactación de Suelos con Maquinaria Liviana(Archivo de video). Recuperado de https://fb.watch/2FPURuxrGw/
